Con rotura de puente térmico

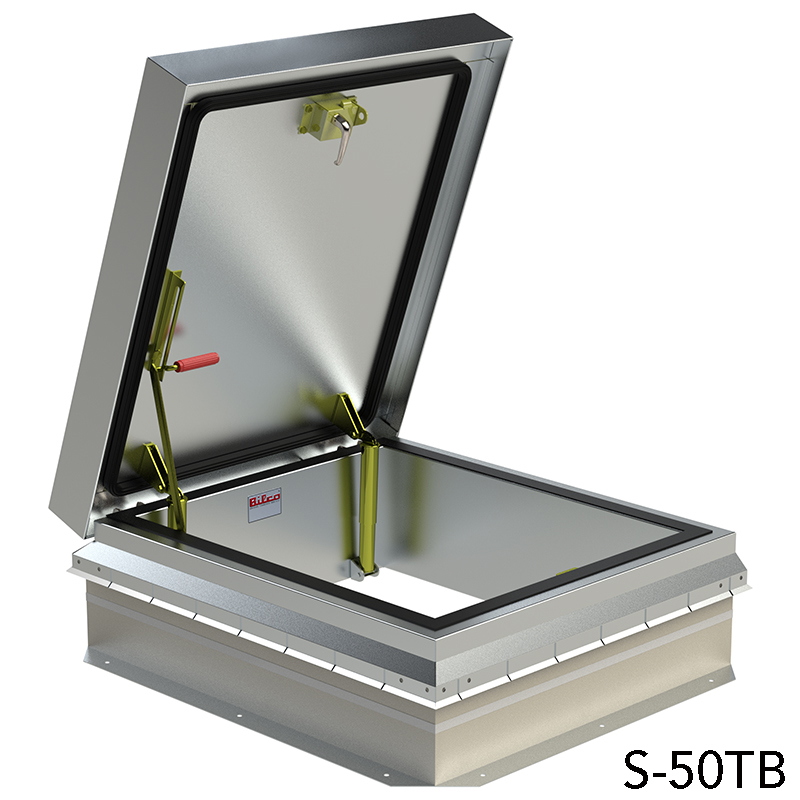

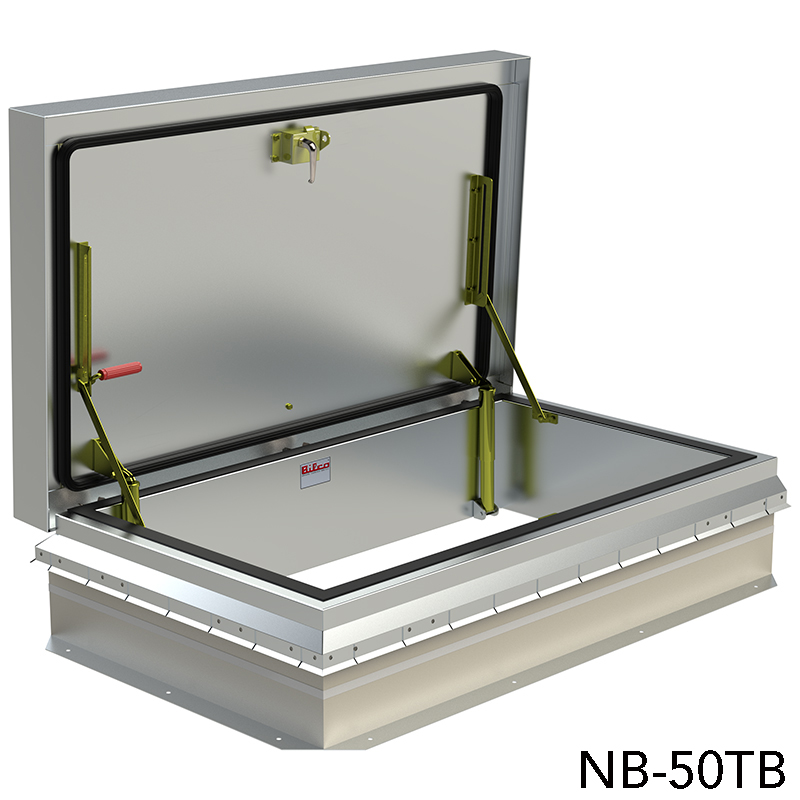

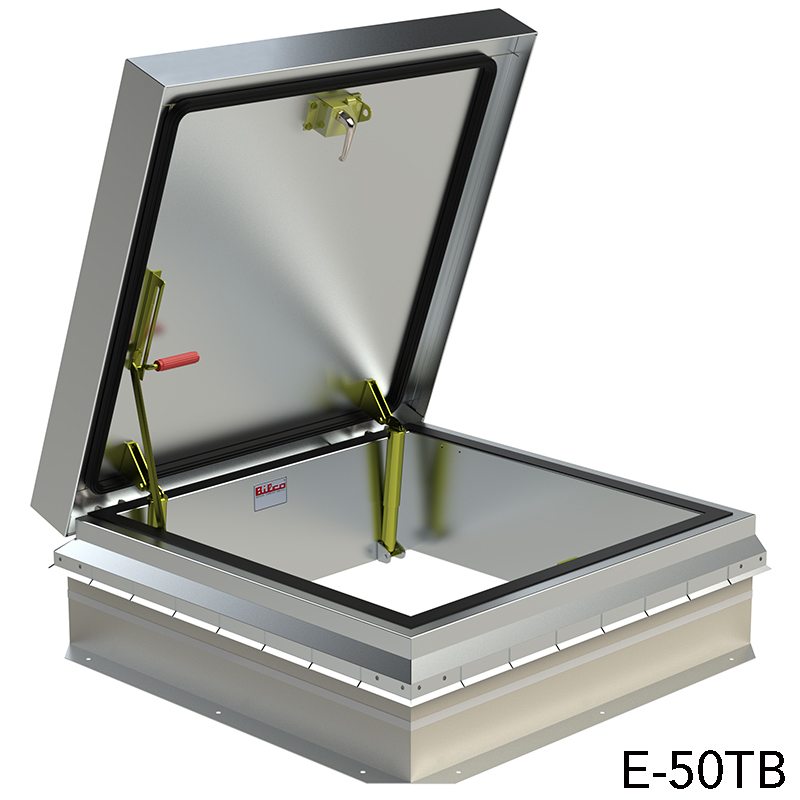

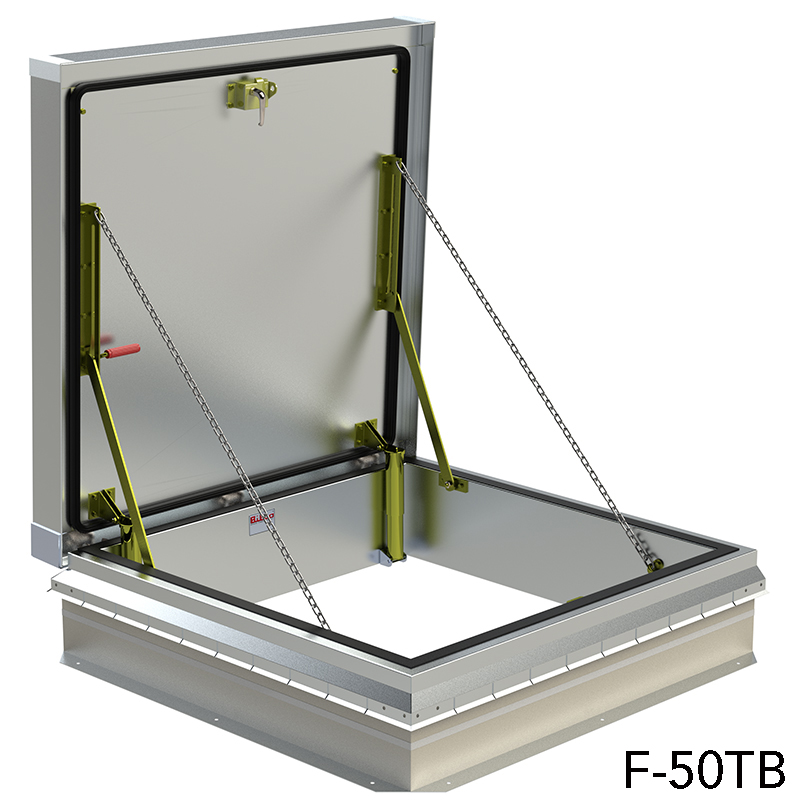

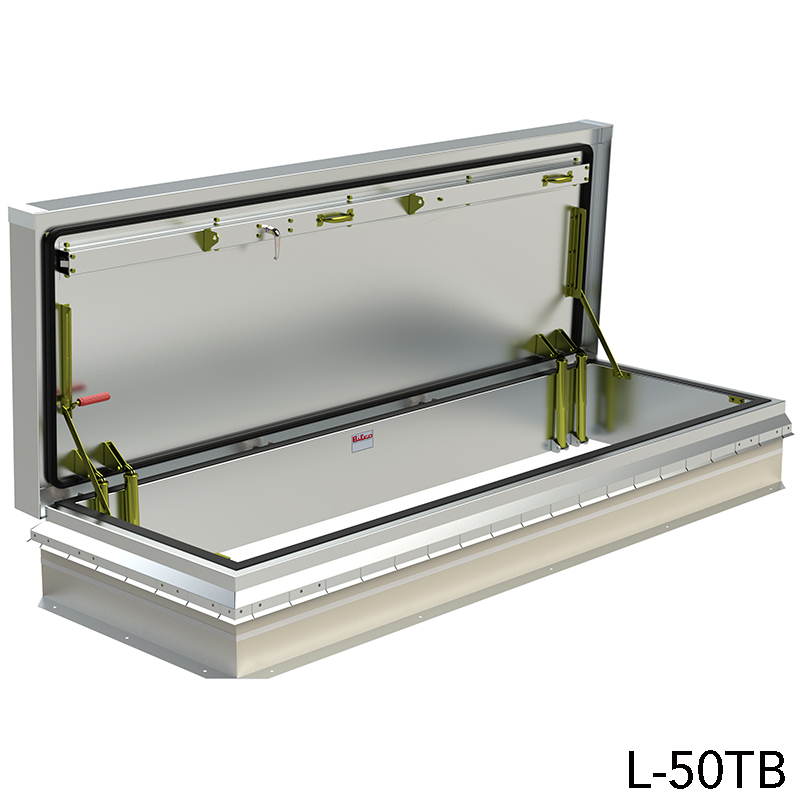

¡Nuevo! Las escotillas de acceso a techos con rotura de puente térmico presentan un mayor aislamiento y un marco y una cubierta diseñados de modo de minimizar la transferencia de calor entre las superficies metálicas interiores y exteriores. El resultado es un producto que resiste la condensación perjudicial y brinda un rendimiento térmico superior. El modelo con rotura de puente térmico viene en todos los tamaños estándar de una sola hoja de BILCO (S, E, NB, L, F) y se pueden ofrecer tamaños especiales de una sola hoja, a pedido. (Patente en trámite).

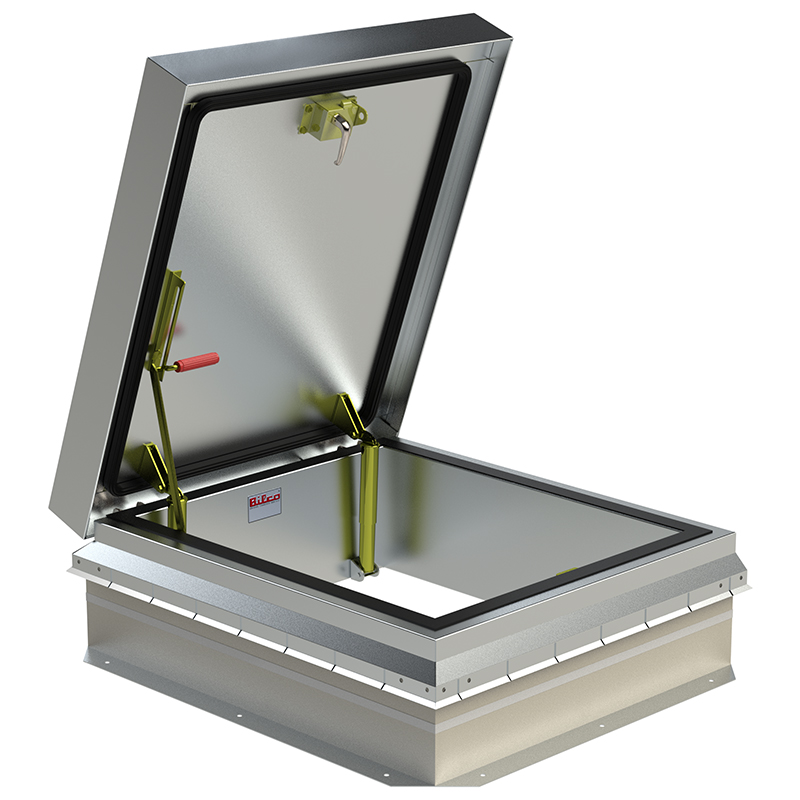

Escotilla de Techo con Rotura de Puente Térmico

Características y ventajas convencionales

  • La cubierta y el marco con rotura de puente térmico reducen la transferencia de calor entre las superficies y brindan resistencia a la condensación perjudicial.

  • Aislamiento de poliisocianurato (R-20+) que no afecta la capa de ozono posibilita un rendimiento energético superior.

  • Juntas herméticas de EPDM especiales con una mayor resistencia a la intemperie y al viento.

  • Cumple con las normas LEED® para contenido reciclado.

  • Alto índice de reflexión solar (SRI)

  • Se ofrecen con las escotillas de acceso para techos de Bilco de tamaño estándar. También pueden proveerse tamaños especiales a pedido, ver Especificaciones Orientativas.



Especificaciones Orientativas

  • Material: La cubierta y el marco son de aluminio de calibre 11 (2,3 mm).

  • Cubierta: diseño de metal hueco, con aislamiento de poliisocianurato oculto de 3 "(75 mm), reborde superpuesto con reborde de 5" (127 mm), totalmente soldado en las esquinas y reforzado internamente para una carga de 40 psf (195 kg / m2)
  • Marco: 12 "(305 mm) de altura con tapa integrada, aislamiento de poliisocianurato de 3" (75 mm), completamente soldado en las esquinas, y brida de montaje de 3-1 / 2 "(89 mm) con orificios de 7/16" (11 mm ) proporcionado para asegurar el marco a la plataforma del techo.
  • Empaque: Junta de caucho EPDM extruida, adherida de forma permanente a la cubierta.

  • Bisagras: Bisagras articuladas reforzadas con pasadores de acero inoxidable tipo 316 de 3/8” (9 mm).

  • Cerrojo: cerradura con pestillo de cierre por golpe con picaportes interiores y exteriores, y aldabas para candado.

  • Levantamiento asistido: resortes de compresión encerrados en tubos telescópicos. Brazo automático de retención en posición abierta con mecanismo de liberación tipo empuñadura.

  • Acabado: acabado natural

  • Herrajes: Bisagras de acero inoxidable Tipo 316. Todos los demás herrajes están revestidos con zinc / sellados con cromato.



Patentes de los EE.UU. 5,960,596  6,347,818
