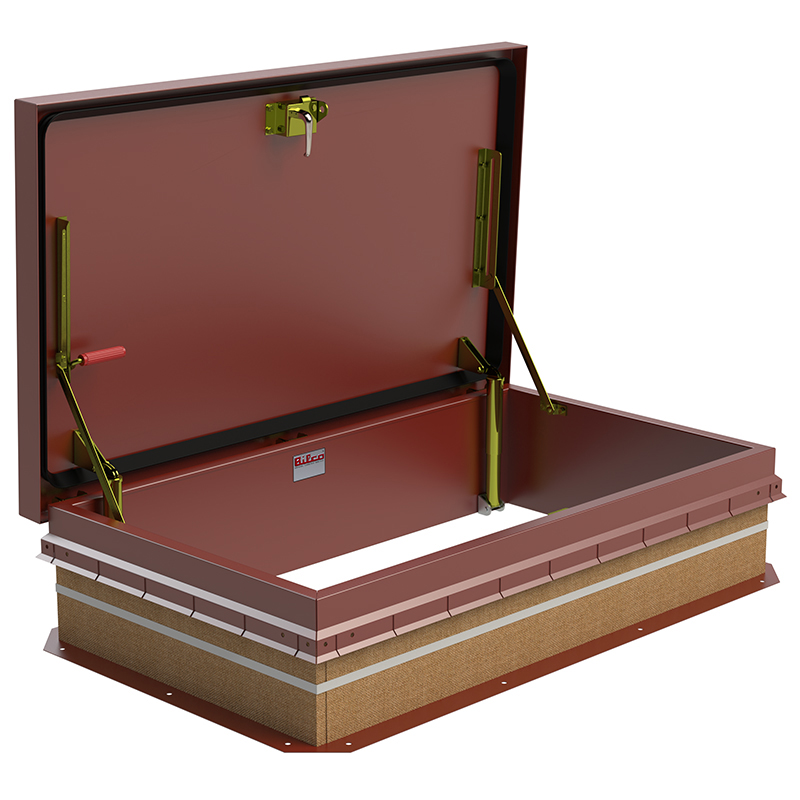

Modelos de Escotillas de Acceso a Techos

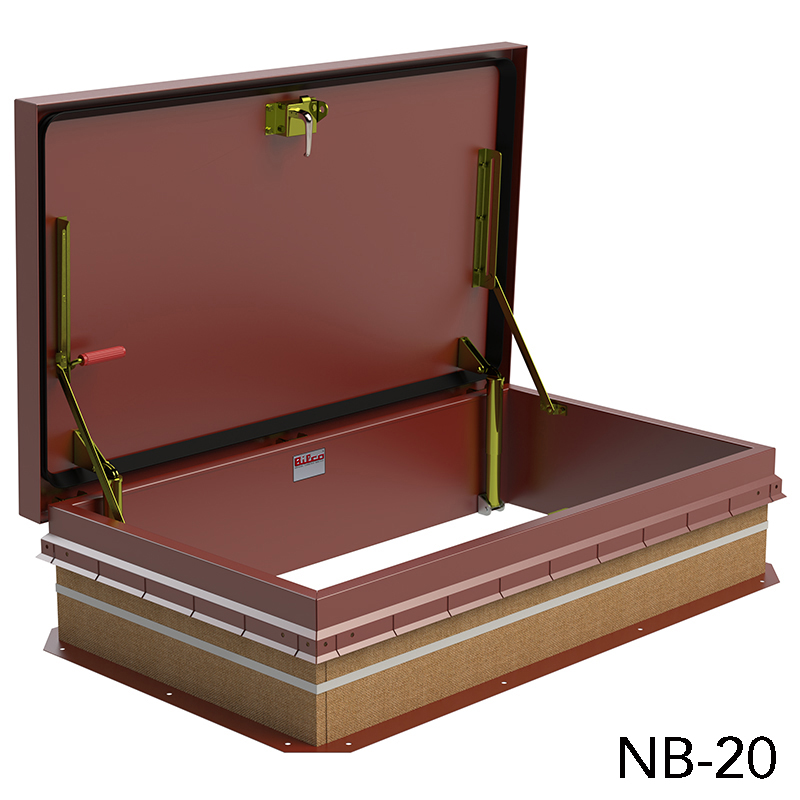

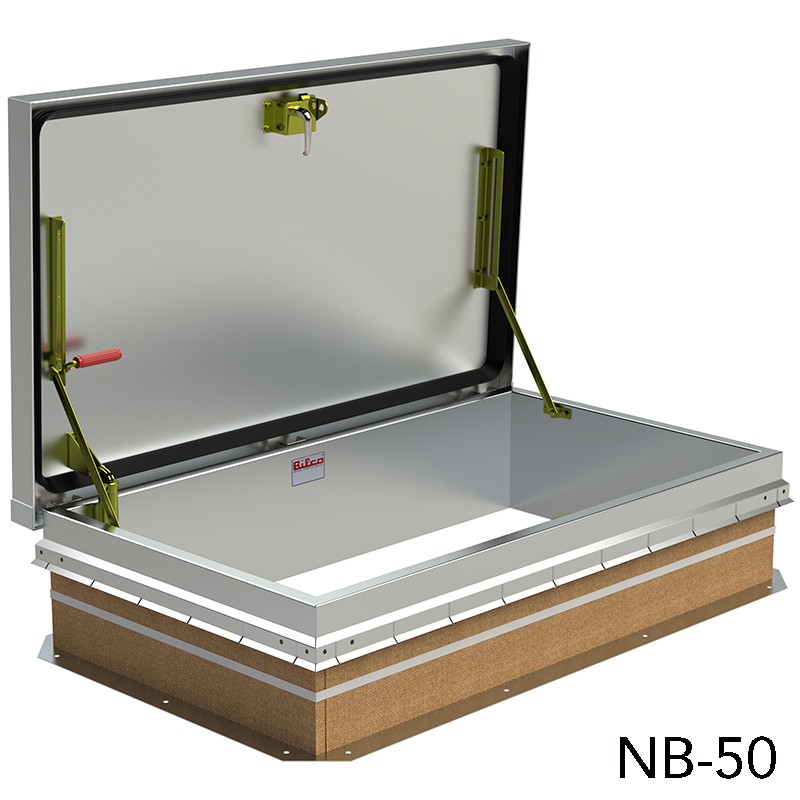

Tipo NB-20, NB-40, NB-50, NB-90 (acero inoxidable), NB-20HZ, NB-50HZ

Características y ventajas convencionales

• Aprobadas por la Comisión de Edificación del Condado de Miami-Dade y de Florida para su uso en zonas de huracanes de alta velocidad con gran y pequeño impacto de misiles.*

• Diseñadas con resortes de compresión que permiten su accionamiento fácil y sencillo con una sola mano, independientemente del tamaño

• Brazo automático de retención que mantiene la cubierta en posición abierta, de manera de asegurar una salida segura

• Una cubierta de diseño escalonado, esquinas de la tapa y del marco totalmente soldadas, junta de caucho EPDM, y una cubierta y marco totalmente aislados aseguran su resistencia a la intemperie y rendimiento energético.

• Fabricadas con materiales resistentes a la corrosión que brindan muchos años de funcionamiento confiable y sin inconvenientes.

• Su estructura resistente y el mecanismo de cierre positivo mantienen la seguridad del edificio.

• El marco viene con el sistema de vierteaguas Bil-Clip®, un método innovador para fijar el material para techos planos a los Productos Bilco para techos.

• Se ofrecen en muchos tamaños y con diversas configuraciones del marco, de modo de cumplir todo tipo de exigencias y condiciones de instalación.


*Se han aprobado los modelos estándar Tipo NB-20HZ y NB-50HZ

Especificaciones Orientativas

• Material (seleccione uno):
  Acero: La cubierta y el marco son de acero galvanizado G-90 de calibre 14 (2 mm) con tratamiento para adherencia de pintura.
  Aluminio: La cubierta y el marco son de aluminio de calibre 11 (2,3 mm).
  Acero inoxidable: La cubierta y el marco son de acero inoxidable tipo 304 de calibre 14 (2 mm).

• Cubierta: Diseño en lámina metálica cóncava conformada por plegado con aislamiento de fibra de vidrio oculto de 1” (25mm), pestaña de superposición con reborde de 3” (76 mm), totalmente soldada en las esquinas y reforzada en su interior para resistir una sobrecarga de 40 lb/pie² (195 kg/m²).

• Marco: De 12" (305 mm) de altura, con vierteaguas integrado,  aislamiento de cartón de fibra de 1” (25 mm), totalmente soldado en las esquinas, y pestaña de montaje de 3-1/2” (89 mm) con agujeros de 7/16” (11 mm) provistos para fijar la estructura al piso del techo.

• Empaque: Junta de caucho EPDM extruida, adherida de forma permanente a la cubierta.

• Bisagras: Bisagras articuladas reforzadas con pasadores de acero inoxidable tipo 316 de 3/8” (9 mm).

• Cerrojo: cerradura con pestillo de cierre por golpe con picaportes interiores y exteriores, y aldabas para candado (Para los modelos aprobados por el Condado de Miami-Dade, Tipo NB-20HZ y NB-50HZ: Especificar con cerrojo cerrado accionado por resorte de dos puntos, con picaportes interiores y exteriores y aldabas para candado).

• Levantamiento asistido: resortes de compresión encerrados en tubos telescópicos. Brazo automático de retención en posición abierta con mecanismo de liberación tipo empuñadura.

• Acabado:
  Acero: Imprimador antióxido, color rojo, base alquídica
  Aluminio: acabado natural
  Acero inoxidable: acero inoxidable Tipo 304 con acabado por granallado

• Herrajes:
  Acero: Todos herrajes están revestidos con zinc / sellados con cromato.
  Aluminio: Bisagras de acero inoxidable Tipo 316. Todos los demás herrajes están revestidos con zinc / sellados con cromato.
  Acero inoxidable: acero inoxidable Tipo 316

Patentes de los EE.UU. 5,960,596  6,347,818

•
•
•
•
•
•
