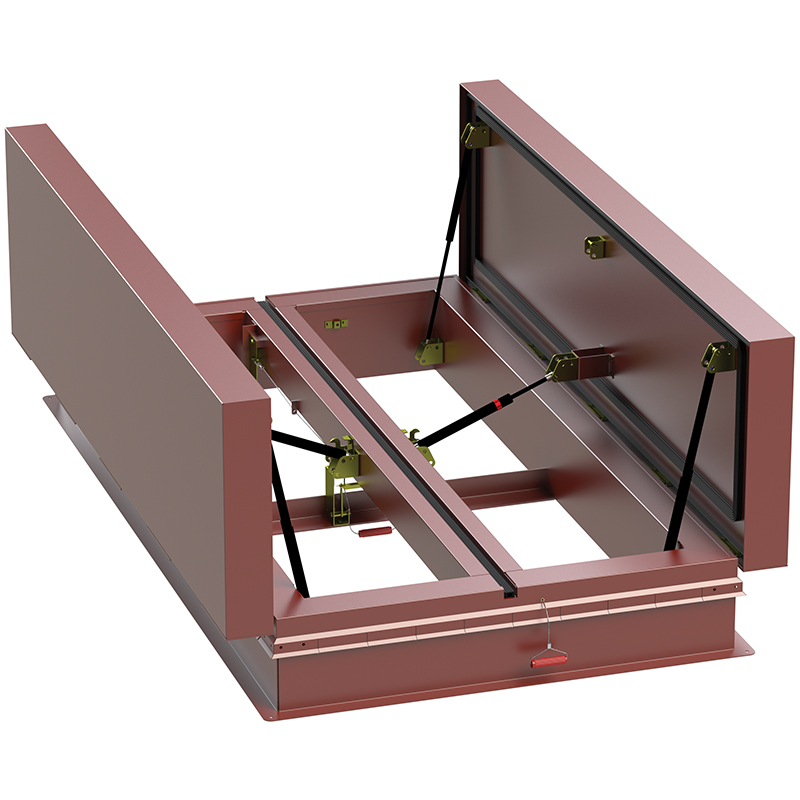

Modelo de Extractor Automático de Humo

Tipo ACDSV

Características y Ventajas Convencionales

• Aislamiento acústico STC-50, OITC-46, y ISO 140-18 (lluvia caída - 37.5 db)
• El mecanismo de Retención/Desenganche de Acción Segura Thermolatch® II de Bilco asegura un accionamiento del respiradero en caso de producirse un incendio.
• Libera automáticamente las cubiertas del respiradero al fundirse un eslabón fusible de 165°F (74°C) conforme a normas UL.
• La caja del eslabón fusible montada en el marco del respiradero permite una rápida y fácil reposición a nivel del techo.
• Diseñado con potentes brazos de elevación con resorte a gas para abrir la tapa en condiciones de nieve y viento
• Los resortes a gas cuentan con amortiguadores de impacto incorporados que aseguran una apertura controlada de las cubiertas
• Totalmente aislado y con juntas herméticas que le brindan resistencia a la intemperie
• Fabricados con materiales resistentes a la corrosión que brindan muchos años de funcionamiento confiable y sin inconvenientes
• Vienen en una gama de tamaños normalizados conforme a normas UL

Especificaciones

• Material: La cubierta y el armazón son de acero galvanizado G-90 de calibre 14 (1,9 mm) con tratamiento para adherencia de pintura
• Cubiertas: Diseño en lámina metálica cóncava conformada por plegado con aislamiento de lana de roca de vidrio oculto de 4” (102 mm), con reborde de 5.75” (146 mm), pestaña de superposición, totalmente soldada en las esquinas y reforzada en su interior para resistir una sobrecarga de 40 lb/pie2 (195 kg/m2)
• Marco: De 12” (305 mm) de altura, con vierteaguas superior integrado, aislamiento de cartón de fibra de 4” (102 mm) que se encuentra en su totalidad dentro de un revestimiento protector de acero galvanizado G-90 de calibre 14 (1,9 mm) con tratamiento para adherencia de pintura. El marco tiene sus esquinas totalmente soldadas y reborde de montaje de 6.875” (175 mm) con agujeros de 7/16” (11 mm) provistos para fijar la estructura al piso del techo.
• Empaque: Empaques de PVC extruidas adheridas de forma permanente al lado inferior de las cubiertas y a la parte superior del marco
• Bisagras: Bisagras articuladas reforzadas con pasadores de acero inoxidable tipo 316 de 3/8” (9 mm)
• Cerradura: eslabón fusible 165°F (74°C) conforme a norma UL, con un punto de cierre separado para cada cubierta. Diseñado para mantener las cubiertas cerradas contra una fuerza de levantamiento de 90 lb/pie2 (438 kg/m2). Provisto de cables exterior e interior de accionamiento mediante jalado para accionamiento manual del respiradero.
• Funcionamiento: Los resortes a gas resistentes a la corrosión permiten abrir automáticamente las cubiertas contra una carga de nieve/viento de 10 lb/pie2 (49 kg/m2) cuando se los libera. Los resortes a gas cuentan con amortiguadores de impacto incorporados que aseguran una apertura controlada y traban automáticamente las puertas en la posición totalmente abierta.
• Características Funcionales: Aprobado por norma UL. Clase de aislamiento acústico STC-50, OITC-46, y ISO 140-18 (lluvia caída - 37.5 db) . Cumple con la norma UL 790 Clase A (prueba de quemado por antorcha).
• Acabado: Primer antioxidante alquidalico color rojo
• Herrajes: Resortes a gas resistentes a la corrosión y cables de seguridad de acero galvanizado por inmersión en caliente. Todos los demás herrajes son galvanizados/cromados.

Patentes de los EE.UU. 5,927,012  5,960,596  6,347,818

•
•
•
•
•
•
