Modelos de Ventilaciones de Humo Automáticas

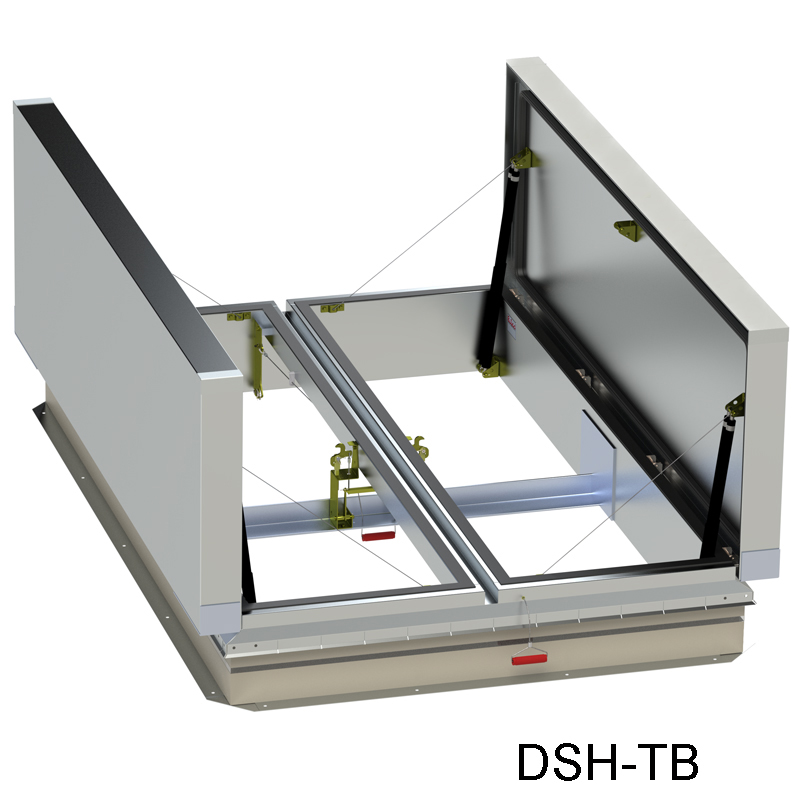

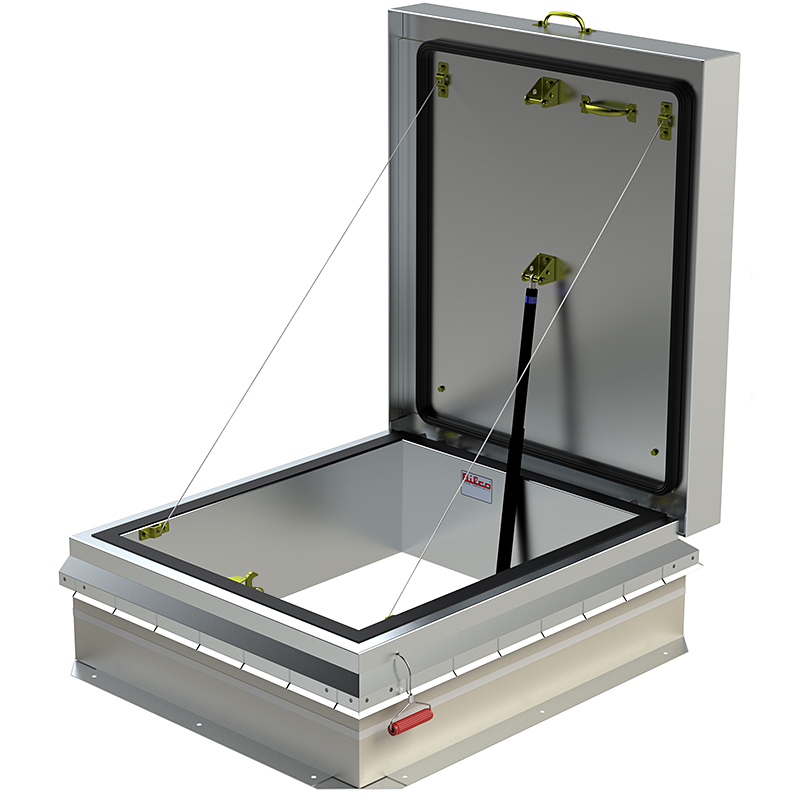

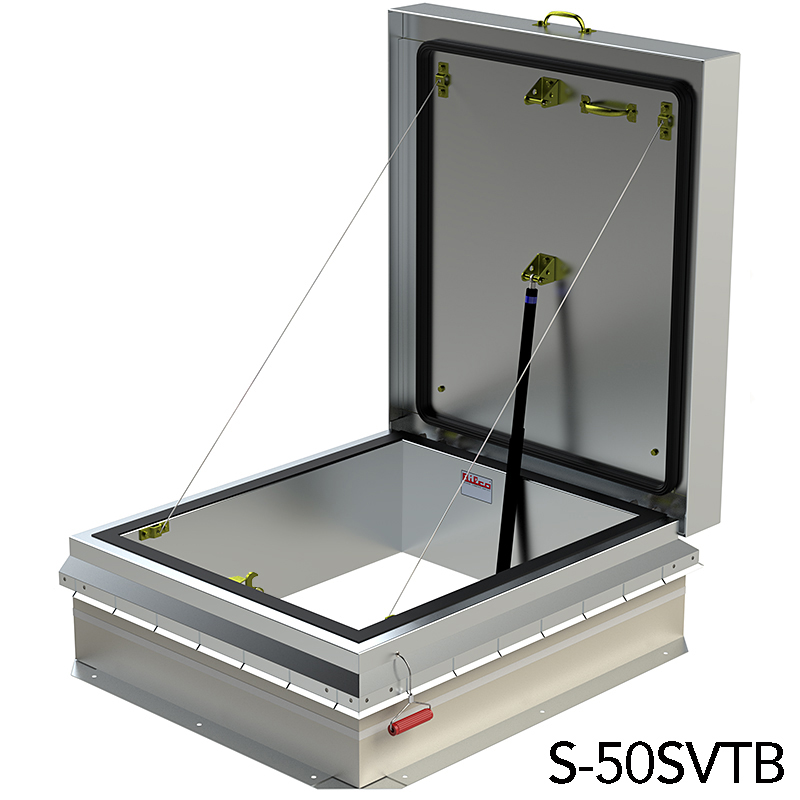

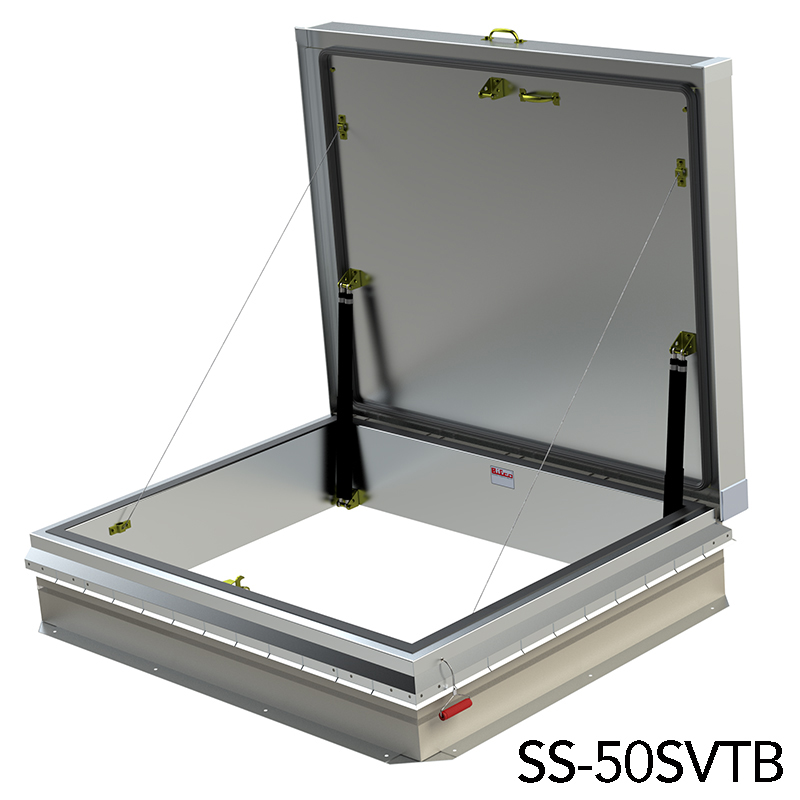

Tipo S-50SVTB, SS-50SVTB, DSH-TB

Características y Beneficios Estándar

• El mecanismo de retención/liberación positiva Thermolatch® garantiza un funcionamiento confiable de la ventilación cuando ocurre un incendio. Libera automáticamente las cubiertas de ventilación al derretirse un eslabón fusible a 165 °F (74 °C) certificado por UL. La carcasa del eslabón fusible montada en el bordillo permite restablecer el pestillo rápida y fácilmente desde el nivel del techo.
• Diseñado con potentes mecanismos de elevación para abrir las cubiertas en condiciones de nieve y viento.
• Los amortiguadores de alta resistencia garantizan una apertura suave y eliminan la posibilidad de daños operativos, estructurales o del techo.
• Totalmente aislado y con juntas para impermeabilidad.
• Construido con materiales resistentes a la corrosión para brindar muchos años de servicio confiable y sin problemas.

Guía de Especificaciones

• Material: Las cubiertas y el marco son de aluminio de calibre 11 (2,3 mm).
• Cubierta(s): Diseño de metal hueco, moldeado con freno, con aislamiento de poliisocianurato oculto de 3" (75 mm) (valor R de 20+), reborde superpuesto de 5" (100 mm), completamente soldado en las esquinas y reforzado internamente para Carga viva de 40 psf (195 kg/m2).
• Bordillo: 12" (305 mm) de altura con tapajuntas integral, aislamiento de poliisocianurato de 3" (75 mm) (valor R de 20+), completamente soldado en las esquinas y brida de montaje de 5-1/2" (114 mm). Se proporcionan orificios de montaje de 7/16" (11 mm) para asegurar el marco a la plataforma del techo.
• Junta: Junta de caucho EPDM extruido adherida permanentemente a la cubierta.
• Bisagras: Bisagras de pivote de alta resistencia con pasadores de bisagra de acero inoxidable tipo 316 de 3/8" (9 mm).
• Pestillo: Mecanismo positivo de retención/liberación controlado por un único eslabón fusible listado por UL a 165°F (74°C). Diseñado para mantener la cubierta cerrada contra una fuerza de elevación de 90 psf (438 kg/m2). Provisto de cables de liberación interior y exterior para abrir manualmente la cubierta de ventilación.
• Operación: Cuando se suelta, un resorte de gas de alto rendimiento abre la cubierta contra una carga de nieve/viento de 10 psf (49 kg/m2) y bloquea la cubierta en la posición abierta. El resorte de gas tiene amortiguadores integrales para asegurar una velocidad controlada de apertura de la cubierta y una durabilidad cíclica de 50 mil ciclos.
• Clasificación de rendimiento: listado por UL. Cumple con UL 793 y UL 790 Clase A (prueba de marca ardiente).
• Acabado: Aluminio: Acabado laminado
• Ferretería: Bisagras de acero inoxidable tipo 316. El resto de la ferretería está galvanizada/sellada con cromo.

U.S. Patents  5,960,596  6,347,818

•
•
•
